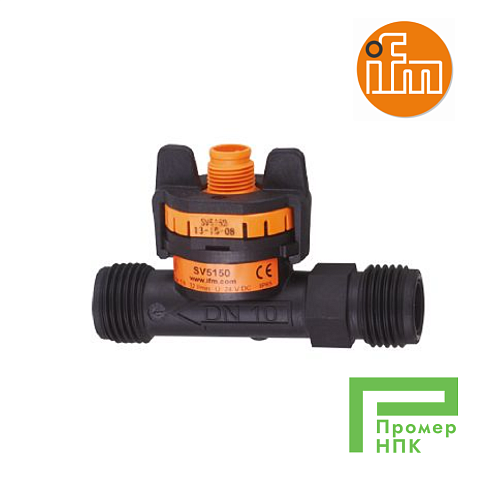

Вихревой расходомер IFM SV6050

Страна происхождения

Германия

Производитель

IFM

Категория

Расходомер

Наименование

Вихревой расходомер

Технические характеристики

Основная погрешность

Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: <2 % MW; (вода)

Диапазон температур измеряемой среды

-40...100

Степень защиты

IP 65

Количество выходов

Диапазон измерения

3,5...50 л/мин

Подключение

резьбовое соединение G 3/4 DN15

Подробнее

Описание

Вихревой расходомер IFM SV6050

Надежное определение расхода и температуры среды
Точный линеаризованный аналоговый выход
Подходит для воды и сред на водной основе
Для установки в трубах
Высокая точность контроля расхода и температуры

Минимальное давление разрыва [бар] 25
Минимальное давление разрыва [МПа] 2.5
Номинальное давление [бар] 12
Номинальное давление [МПа] 1.2
Примечание по номинальному давлению до 40 ° C
Рабочее напряжение [В] 8...33 постоянного тока
Минимальное сопротивление изоляции [МОМ] 100; (500 В постоянного тока)
Класс защиты III
Время задержки включения [с] < 2
Аналоговый выходной ток [мА] 4...20; (вода: Q [л/мин] = 3,125 x (I - 4 мА); вода-гликоль: Q [л/мин] = 3,125 x (I - 4 мА) - Qo см. Рисунок 2)
Максимальная нагрузка [Ом] < (Ub - 8 V) / 20 mA; Ub = 24 V: 800
Подключение Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
