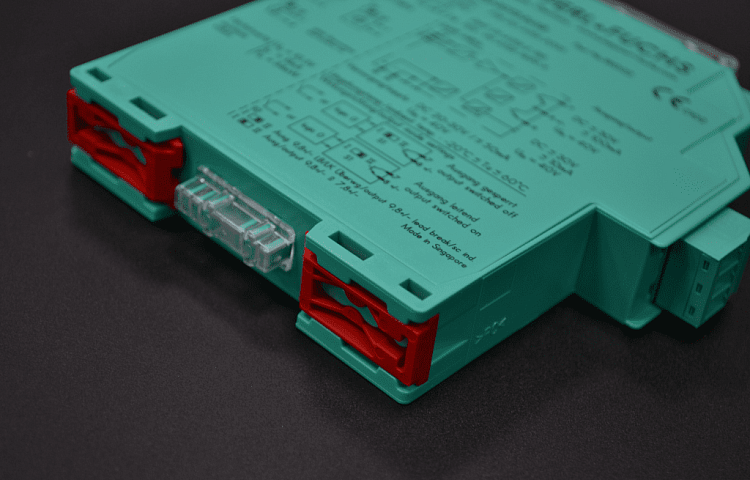

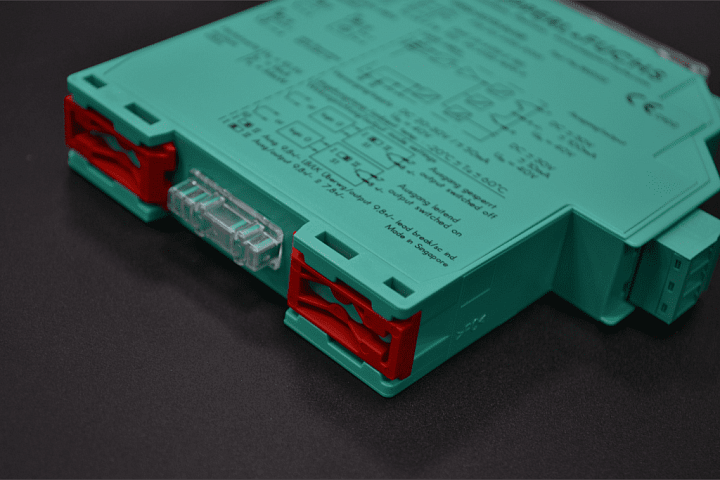

Барьер искрозащиты Pepperl+Fuchs KCD2-SOT-Ex1.LB

Страна происхождения

Германия

Производитель

Pepperl+Fuchs

Категория

Барьер искробезопасности

Наименование

Переключающий усилитель

Технические характеристики

Степень защиты

IEC 60529:2001 (IP20)

Вход, напряжение

19 ... 30 В постоянного тока

Выход, напряжение

30 В постоянного тока

Подробнее

Описание

Барьер искрозащиты Pepperl+Fuchs KCD2-SOT-Ex1.LB

Этот изолированный барьер используется для обеспечения искробезопасности.
Устройство передает цифровые сигналы (датчики NAMUR или сухие контакты) из опасной зоны в безопасную.
Вход управляет двумя пассивными транзисторными выходами.
С помощью переключателей можно изменить режим работы и отключить обнаружение неисправностей в линии.
С помощью переключателя функция второго выхода может быть определена как выходной сигнал или выходной сигнал ошибки.
Неисправность сигнализируется светодиодами согласно. NAMUR NE44 и отдельным выводом коллективного сообщения об ошибке.

1-канальный изолированный барьер
Источник питания 24 В постоянного тока (силовая шина)
Сухой контакт или вход NAMUR
2 пассивных транзисторных выхода
Может использоваться в качестве разделителя сигналов (1 вход и 2 выхода)
Реверсивный режим работы
Обнаружение неисправностей в линии (LFD)
Ширина корпуса 12,5 мм
До уровня SIL 2 (SC 3) согласно. в соответствии с IEC / EN 61508
Подключение Силовая шина или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 В постоянного тока
Пульсации ≤ 10 %
Номинальный ток 20 ... 15 мА
Рассеиваемая мощность ≤ 700 МВт, включая максимальную рассеиваемую мощность на выходе
